机床特点：

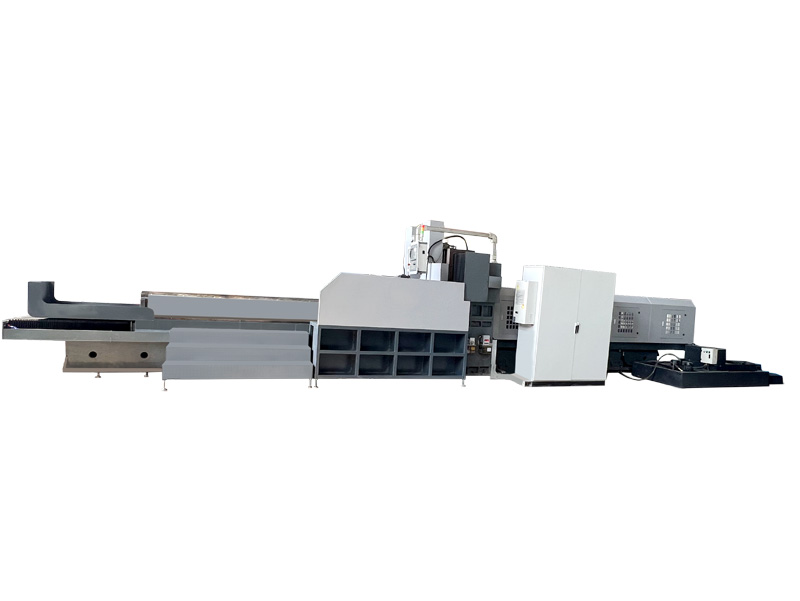

●本公司生产的高精度数控导轨磨床配置三个磨头，专业用于精密磨削直线导轨副的导轨体，用金钢石滚轮成型修整两立式磨头砂轮，采用切入方式成型磨削导轨体的两侧滚道及平面，用金刚滚轮修整卧式磨头的砂轮，用于磨削导轨的安装基准面。在粗磨时，三个磨头可以同时磨削，精磨时可以分别磨削。
●高精度数控导轨磨床控制采用德国西门子828D系统，由伺服电机直接驱动滚珠丝杆，配手持式电子手轮。冷却水过滤采用磁性分离器加上纸带过滤机实现自然沉降三级过滤。
●高精度数控导轨磨床工作台在床身上的纵向运动导轨采用双‘V’型滑动导轨，工作台导轨面贴进口塑料耐磨带，一是减小摩擦力，二是耐磨；导轨采用无压力淋油润滑方式，工作台由液压油缸驱动，采用进口的比例伺服控制系统，用固定定位装置进行修整位反馈，在砂轮修整时具有纵向自动定位功能。
●高精度数控导轨磨床配置自动定量集中润滑系统，润滑各进给轴的导轨、丝杆，具有手动和自动两种润滑方式。
●高精度数控导轨磨床采用悬臂式按钮站，机床电气柜带电气柜空调器，有安全指示灯。机床采用半封闭式防护，即在磨削区全防护，其余区域为开放式，便于清理、维护。
| 机床参数 |
| |
项目 |
四米导轨磨参数 |
六米导轨磨参数 |
备注 |
|
|
|
|
|
| 加工范围 |
直线导轨型号 |
15-65 |
15-65 |
|
卧式磨头横向进给 |
行程 |
200mm |
200mm |
|
| 直线导轨长度 |
4100mm |
6000mm |
|
速度 |
0-2000mm/min |
0-2000mm/min |
|
| 工作台 |
有效面积 |
150x4100mm |
150x6000 |
|
最小进给量 |
0.001mm |
0.001mm |
|
| 速度 |
3000-300000mm/min |
3000-300000mm/min |
|
卧式磨头垂直进给 |
行程 |
200mm |
200mm |
|
| 有效行程 |
5300mm |
7300mm |
|
速度 |
0-500mm/min |
0-500mm/min |
|
| 立式磨头 |
功率 |
15Kw |
18.5Kw |
主轴电机 |
最小进给量 |
0.001mm |
0.001mm |
|
| 转速 |
800-1500rpm |
800-1500rpm |
|
砂轮修整器 |
功率 |
1.5kw |
1.5kw |
|
| 砂轮尺寸 |
500×H×203 |
500×H×203 |
|
转速 |
0-2000rpm |
0-2000rpm |
三菱伺服 |
| 卧式磨头 |
功率 |
11Kw |
11Kw |
主轴电机 |
垂直行程 |
120mm |
120mm |
|
| 转速 |
1000-2000rpm |
1000-2000rpm |
|
进给速度 |
0-400mm/min |
0-400mm/min |
|
| 砂轮尺寸 |
350×50×127 |
350×50×127 |
|
最小进给量 |
0.001mm |
0.001mm |
|
| 两立式磨头横向进给 |
行程 |
300mm |
300mm |
|
|
|
|
|
|
| 速度 |
0-2000mm/min |
0-2000mm/min |
|
|
|
|
|
|
| 最小进给量 |
0.001mm |
0.001mm |
|
|
|
|
|
|
| 机床标准配置 |
| 序号 |
名称 |
数量 |
单位 |
序号 |
名称 |
数量 |
单位 |
| 1 |
主机 |
1 |
台 |
6 |
液压油箱 |
1 |
套 |
| 2 |
西门子828D数控系统 |
1 |
套 |
7 |
冷却水箱 |
1 |
套 |
| 3 |
电气控制柜 |
1 |
套 |
8 |
润滑系统 |
1 |
套 |
| 4 |
金刚滚轮修整器 |
2 |
套 |
9 |
防护罩 |
1 |
套 |
| 5 |
电永磁吸盘 |
1 |
套 |
10 |
换砂轮辅助装置 |
1 |
套 |
